COLIN BP-88SI NIBP 螢幕無法點亮

(http://bme.freebbs.tw 醫學工程論壇同步發表)

名稱: COLIN BP-88SI 非侵入式血壓監視器(NIBP)

故障情形：螢幕無法點亮

故障原因：高壓變頻電路板故障

這台COliN BP-88SI,報修的原因是,螢幕不會顯示，工程師用手電筒照了下，螢幕是有顯示，只是背光沒出現，原本以為，應該是還不會太難處理的案子，只要找到高壓板零件就OK了，哪知道，這也是命運多舛的開始。

同事一開始查到了上面的保險絲斷了，這在Inervter上是很常見的問題，要麻就是啟動時，瞬間燒了Fuse，不然就是真的後級電流過大，一直燒Fuse，變壓器或燈管掛了都是可能的肇因，就看--"好運的中時間，歹運的中龍眼"....^_^

還真的中了龍眼，換了代用的Fuse還是燒了，這下真的是龍眼了。Orz，同事查了查網路上的資訊，COLIN這款的Inverter故障己是通病了，大概都是變壓器掛點，但是因為COLIN因為己經被OMRON收購，結束品牌了，所以後續零件大概都沒有供應了，為了確定不是燈管問題，我就拿了塊通用的Inverter電路板，請工程師試試，確認是不是Inverter的問題還是燈管問題。燈管點得亮，不會閃，那真的是變壓器掛了。

找到原來的代理商，很巧的是他們有一點庫存，可以先借用查修一下，真感謝這些良心的廠商；隔天寄到了，一換，就是你了．．．Inverter;不過在實驗精神上，我還是想試試改用通用的Inverter是否可行，剛好最近也是實習生實習期間，就請學生試著把每一個點的電壓量測一下，作為改裝的參考，當然，也請同事指導一下，想說，也實習快結束了，應該有點功力了，這很簡單的差事啊。

結果一出門，回來，就看到同事面色凝重的在BP88SI前處理，我一問，原來，學生被Inverter的點燈高壓電到了，同時 LCD面板一片白，奇怪，是人電到，怎是機器面色慘白？可憐的BP-88SI....可能我們皮都較厚吧，這種10.1吋的燈管，很少被電到啊，學生皮薄吧...^_^，我有問她，電到的感覺如何．．．走起路來，會不會快一點...(閃電俠..ccc)

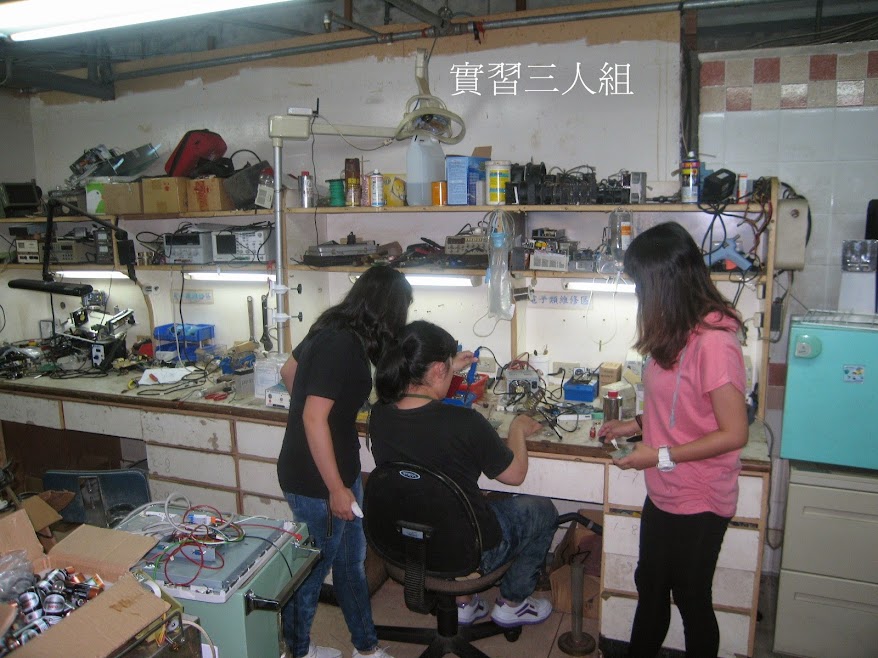

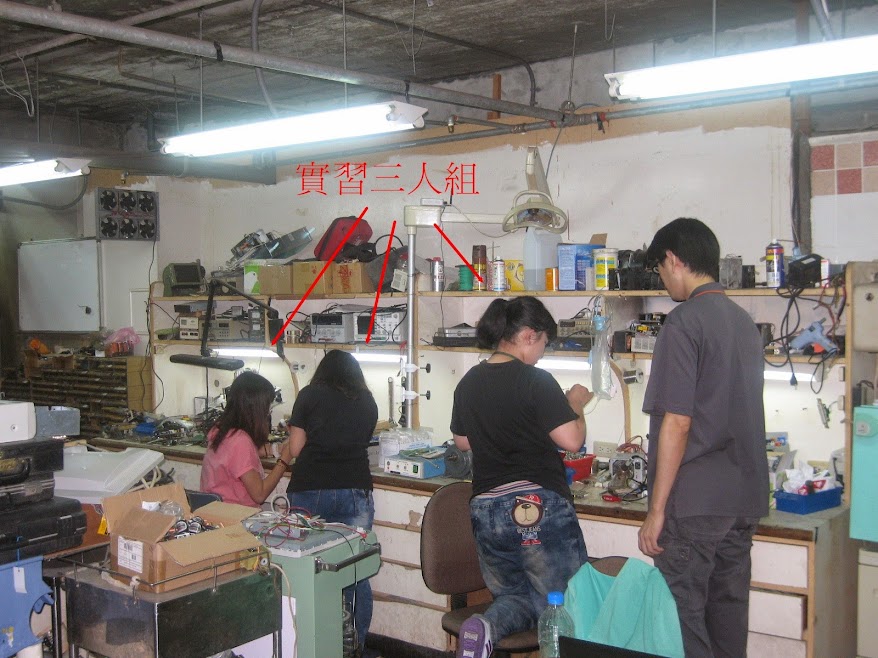

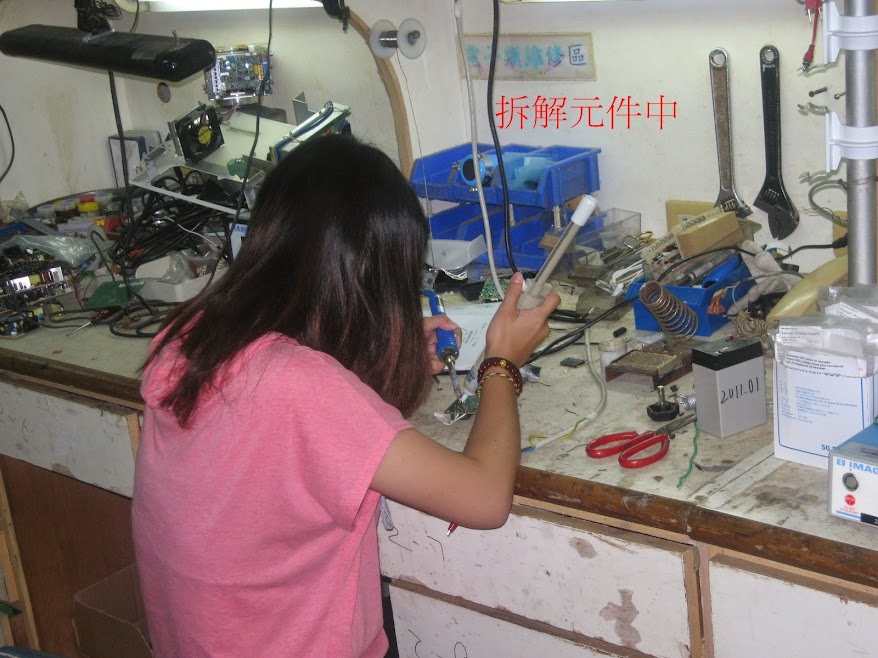

還是要同事善後啊，從後面報廢設備挖出一台舊款的，是故障報廢的，同事想說，可以試看看，拆高壓板上的變壓器換裝看看，看有沒有機會救回，不然真的跟人家借的，真要買了，這時給學生們再一次扳回一城的機會，請她們拆換電路板上的高壓變壓器，真的是認真，同時，我們也訓練得不錯，三二下，就搞定了，速度這麼快，不會是"電"過了的原因吧。

重裝，搞定，再把借來的再試換看看，BP-88SI不會臉色慘白了，二片Inverter都恢復正常了，3個實習生，利害，扳回一城了。

後記：

奉勤各位夥伴，報廢的東西還是有用處的，雖然很亂，但關鍵時也可以發揮作用。

訓練學生還是有用處的，有機會多提供實習機會給學生吧。
