設備故障維修的入門及邏輯思考

(http://bme.freebbs.tw 醫學工程論壇 同步發表) 修護經驗
原製造廠:uta
型號: VS10
名稱:無線監視器系統主機
故障情形:系統正常,show找不到硬碟
故障原因:變壓器虛電流
處理經過:

維修其實就是一個邏輯思考的過程,先要了解整個設備的組成後,分解成幾個關鍵部位,再根據出現的故障現象一個一個交叉測試,來確認故障原因。有時不能一昧的以經驗來判斷,因為同樣的故障現像不見得會是同樣的故障原因造成,經驗當然很重要,可以引領維修過程,但當依經驗處理後,故障現像依舊時,就必須回到邏輯思考的過程,以免多走冤枉路。

這次的監視器維修也印證了這個的論述,一開始畫面出現"找不到硬碟",又聽到硬碟有咔咔咔的聲音,再加上系統畫面都很正常,很直覺就以為應該是硬碟故障了,所以就先把原因確認為硬碟,心裡面才在嘀咕,這個監視器專用的硬碟,用不到一年,這麼不耐用。因為還在保固期內,就趕著把硬碟送去更換了,現在的硬碟都是線上登記更換,這又是另外一番折騰的事了,不在此話了。



不過還硬碟還是很順利換回來了,裝上去結果故障一樣!心裡面就開始覺得OOXX的,難道換回來的品質真的這麼差,硬碟廠商應該不至於這樣子會砸自己的招牌吧。把他接上電腦做交叉測試,很正常啊,也找得到硬碟,那這下子可能不是硬碟的問題了。
心裡開始覺得毛毛的,最好不要是主機板壞掉,因為監視器主機只有保固三個月,Orz。既然要做交叉測試,好吧,再找一顆現有的硬碟裝上去,結果一樣找不到硬碟也有咔咔咔的聲音,這下子就真的懷疑是主機板壞掉了,這時忽然想到,往前還有一個很重要的組件,變壓器(12V/3A),會不會是因為變壓器電流不足,造成硬碟轉不起來?

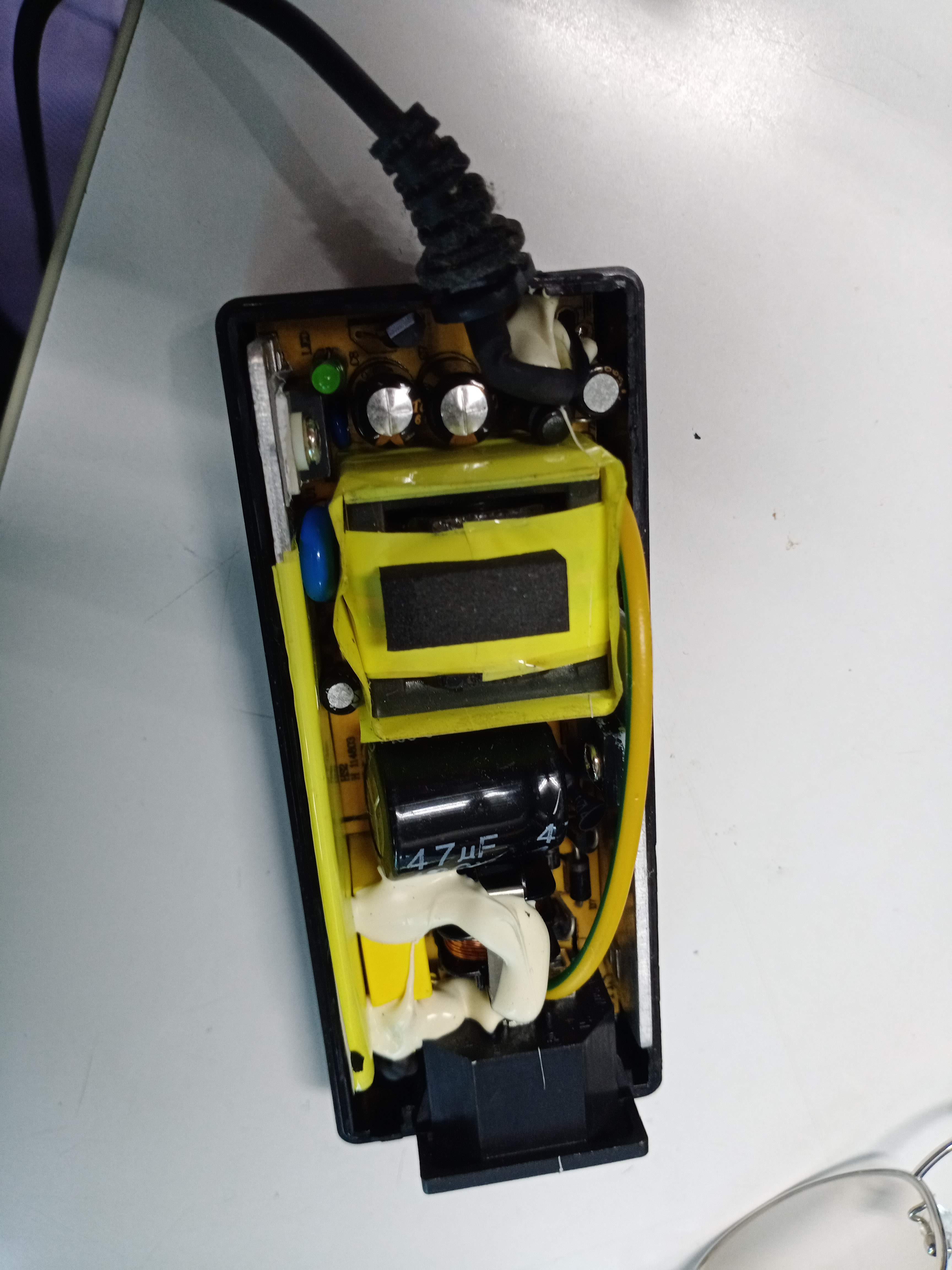

目前變壓器很多都因為成本的要求下,電容都不是很耐用,常常用久以後,因為熱造成電容表層突起,嚴重一點的甚至會爆開,造成虛電壓或是電流不夠,因為手頭上沒有另外的同規格的變壓器,就選擇直接拆開看看。
還真的兩個並聯的輸出穩壓用680uf/16v電容已經凸了,這下子故障原因找到了!手頭上臨時找不到680uf,2個,因為是並聯,理論上是1,360uf,所以就選了一個1,600uf/16V的代用,這就沒問題了,裝回去測試,果然硬碟就轉了,監視系統不再提示找不到硬碟,也可以格式化,系統恢復正常了。

同樣的概念,任何的電子設備,都可以區分為電源、本體及配件,再把本體區分為輸入、控制、輸出這幾個大部,剩下的就是依故障的現象,一個一個交叉測試,確認是哪個部分的問題,
不過經驗上電源還是最基本要檢查的問題,建議各位在維修的時候,有問題的話,先更換變壓器或者檢查一下電源的插座,最好在運作的時候都是量一下電壓,以避免需要或電流不足的現象,有時候因為使用電流比較大,電源插座會產生焦黃的現象,也會影響電源的輸出跟電源的品質,然後造成設備的一些奇奇怪怪現象,有時稱為靈異現象,哈哈哈。
